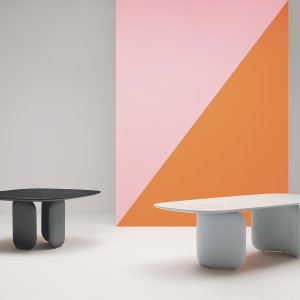

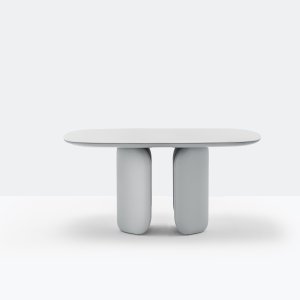

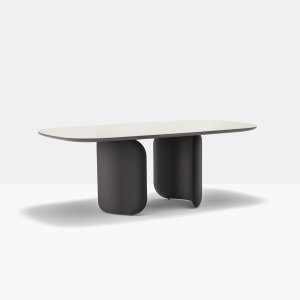

בשולחן Elinor בגרסת CC60 יש חריץ במשטח ובתוכו תעלה צבועה בשחור עם מכסה מאותו חומר של המשטח. מה שפחות מצוין הוא שהתעלה אינה באותו אורך בכל הפורמטים: 280 על 60 מ״מ בריבוע 150×150, ו־540 על 60 מ״מ בשלושת הפורמטים המלבניים. אורך שונה פירושו כמות שונה של כבלים שאפשר להעביר.

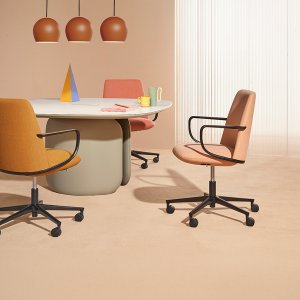

למי שמתכנן חדר ישיבות עם חיבורים לכל מושב, ההבדל נמדד בעמדות ולא בסנטימטרים. סביב שולחן הישיבות יושבות שתי כורסאות המנהלים של אותה סדרה: 3755 בגב גבוה בראש השולחן ומאחורי שולחן העבודה, ו־3756 בגב נמוך בצד האורח. La Mercanti בודקת את מספר החיבורים לפני שקובעים את הפורמט. קיימת גם גרסת CCO עם תיבת כבלים קומפקטית.
סדרה: Elinor — כורסת מנהלים 3755 גב גבוה, 3756 גב נמוך, שולחנות ELN 150×150, 200×110, 260×110 ו־300×110 ס״מ, גם בגרסאות CC60 ו־CCO
יצרן: Pedrali S.p.A., איטליה
עיצוב: Claudio Bellini
תעלת כבלים CC60: חריץ במשטח עם תעלה צבועה בשחור ומכסה מחומר המשטח; 280×60 מ״מ בפורמט 150×150 ו־540×60 מ״מ בפורמטים 200×110, 260×110 ו־300×110

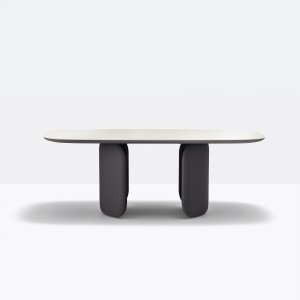

גרסת CCO: תיבת כבלים קומפקטית במקום התעלה

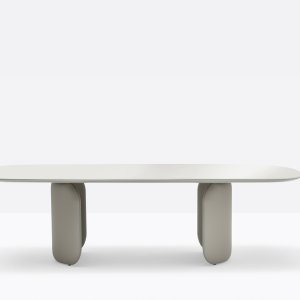

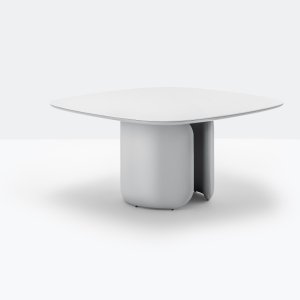

שולחנות Elinor: 150×150 ס״מ 95 ק״ג, 200×110 ס״מ 97 ק״ג, 260×110 ס״מ 118 ק״ג, 300×110 ס״מ 156,5 ק״ג; גובה 740/745 מ״מ
בסיסי השולחן: שני אלמנטים יצוקים במידה קבועה מפוליאוריתן קשיח בצפיפות 400 ק״ג/מ״ק, דירוג 1 IM, עם מבנה פלדה פנימי, מצופים בעור

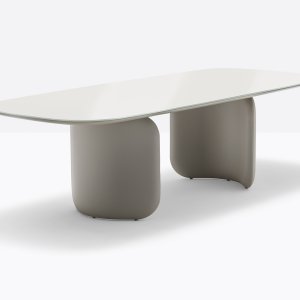

משטחים: למינציה קומפקטית דקה 6 מ״מ, או זכוכית 8 מ״מ צבועה לבן מבריק בפורמטים 200×110, 260×110 ו־300×110 בלבד

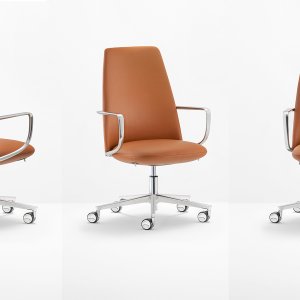

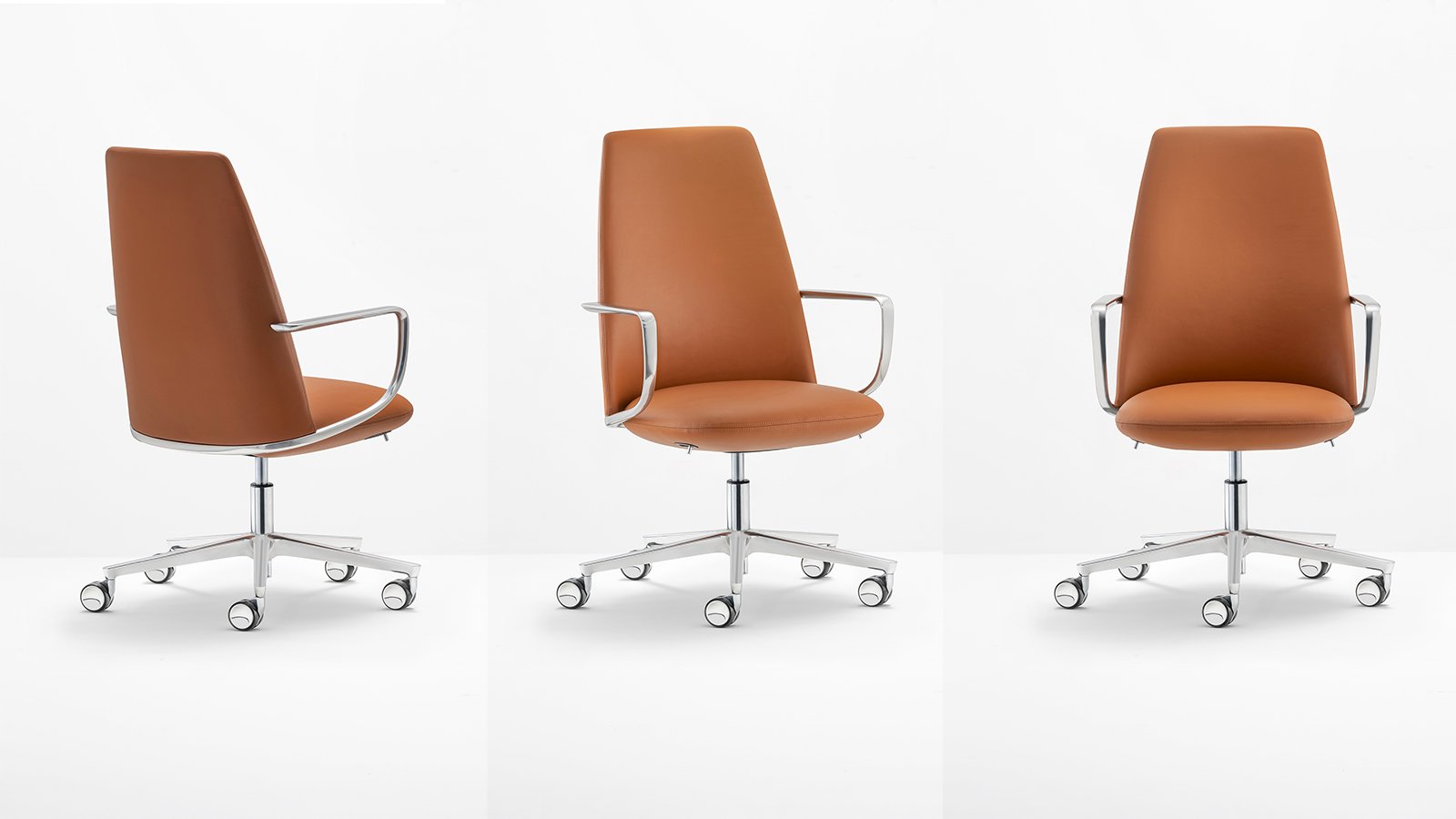

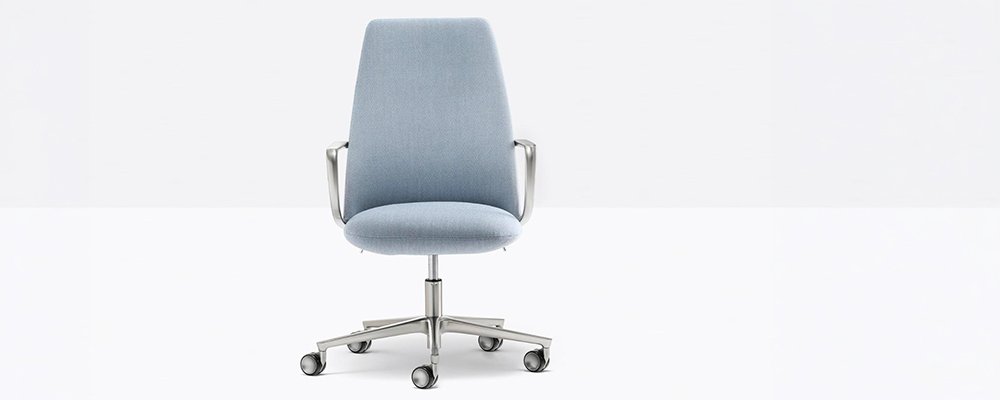

Elinor 3755: גובה כולל 950÷1080 מ״מ, גובה מושב 410÷540 מ״מ, מידת גב 590÷720 מ״מ, קוטר Ø 810 מ״מ, 23,5 ק״ג

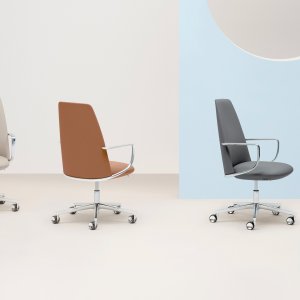

Elinor 3756: גב נמוך, גובה כולל 840÷970 מ״מ, שאר המידות זהות, 21 ק״ג
מושב: קצף פוליאוריתן גמיש יצוק בצפיפות 60÷65 ק״ג/מ״ק, מעכב בעירה דירוג 1 IM, מרופד בבד
מנגנון: סינכרוני משולב המתכוונן לפי משקל, ידיות מצופות כרום לגובה המושב ולהטיית הגב; זוויות מוצהרות 9°, 0,5°, 18° ו־1,5°

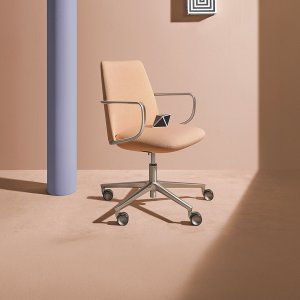

ידיות: אלומיניום יצוק בלחץ, צביעה אבקתית; גוונים סטנדרטיים נוספים לפי בקשה
בסיס הכורסה: עמוד Ø 40 מ״מ עם הרמה פנאומטית, בסיס חמישה זרועות מאלומיניום יצוק, גלגלים Ø 65 מ״מ עם משטח גלגול מגומי פוליאוריתן

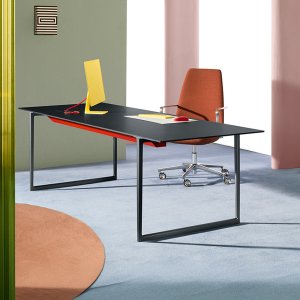

ריפודים: קטגוריות C210÷C217, G למעט G07, G180÷G185 ו־G230÷G239, H למעט H40÷H53 ו־H140÷H143, ו־P
בדיקות מוצהרות: EN 1728:2012+AC:2013 סעיפים 7.3 עד 7.10 יחד עם EN 1335-2:2018 סעיף 5.2; ANSI-BIFMA X5.1-2017
אישורי מוצר: אישור סוג משרדי «MODELLO ELINOR 3755» דירוג 1 IM לדגם 3755 בלבד; GREENGUARD UL 2818 במחירון לשני הדגמים
אחריות: 24 חודשים על פגמי ייצור, מוצהרת על ידי Pedrali
EN 1728:2012+AC:2013 בסעיפים 7.3, 7.4, 7.5, 7.6, 7.7, 7.9 ו־7.10, כל אחד יחד עם סעיף 5.2 של EN 1335-2:2018. שבע העמסות שונות, רשומות אחת אחת.
ANSI-BIFMA X5.1-2017 בסעיפים 5, 6, 7, 10, 12, 13 ו־20, מודפסות באותו דף לצד האירופיות. אותה כורסה עוברת בשתי המערכות.
הקטגוריות C210÷C217, G, H ו־P. הדף מחריג במקביל את G07, את G180÷G185 ואת G230÷G239 בתוך G, ואת H40÷H53 ואת H140÷H143 בתוך H.
לא. Pedrali קושרת את גימור הגלגלים לגימור הבסיס: שחורים עם שחור, מצופי כרום עם מלוטש, מט עם מט.
0,39 מ״ק לאריזה, יחידה אחת לאריזה, זהה בשתי הגרסאות. הכורסאות מגיעות מפורקות, ולכן הגב הגבוה אינו משנה את הנפח.
Elinor מגיעה מפורקת, אריזה אחת לכל כורסה. חמישה שלבים לפי הוראות ההרכבה של Pedrali, כדי שהכורסה תעמוד יציבה מהיום הראשון.
כל Elinor מגיעה באריזה של 0,39 מ״ק, יחידה אחת. בדיקת מצב האריזה בקבלה היא השלב הראשון, כי אחרי ההרכבה כבר אי אפשר לתעד אותו.
3755 הוא הגב הגבוה ו־3756 הנמוך. רכיבי הבסיס משותפים, ולכן רק הקוד שעל המדבקה אומר איזו כורסה נמצאת בקופסה.
העמוד Ø 40 מ״מ נכנס לבסיס חמש הזרועות, ואחריו הגלגלים Ø 65 מ״מ. ב־Elinor הסדר הזה משאיר את הכורסה יציבה בהמשך ההרכבה.
העמוד, הבסיס והגלגלים של Elinor תוכננו יחד: גימור הגלגלים עוקב אחרי גימור הבסיס, והעמוד Ø 40 מ״מ מתאים לבסיס חמש הזרועות בלבד. חלק מסדרה אחרת נראה דומה ומשנה את היציבות.
שמרו את הוראות ההרכבה יחד עם תעודת המשלוח: כשמוסיפים כורסאות בעוד שנה, אותו דף אומר לצוות באיזה סדר להרכיב, בלי לחפש אותו מחדש.
